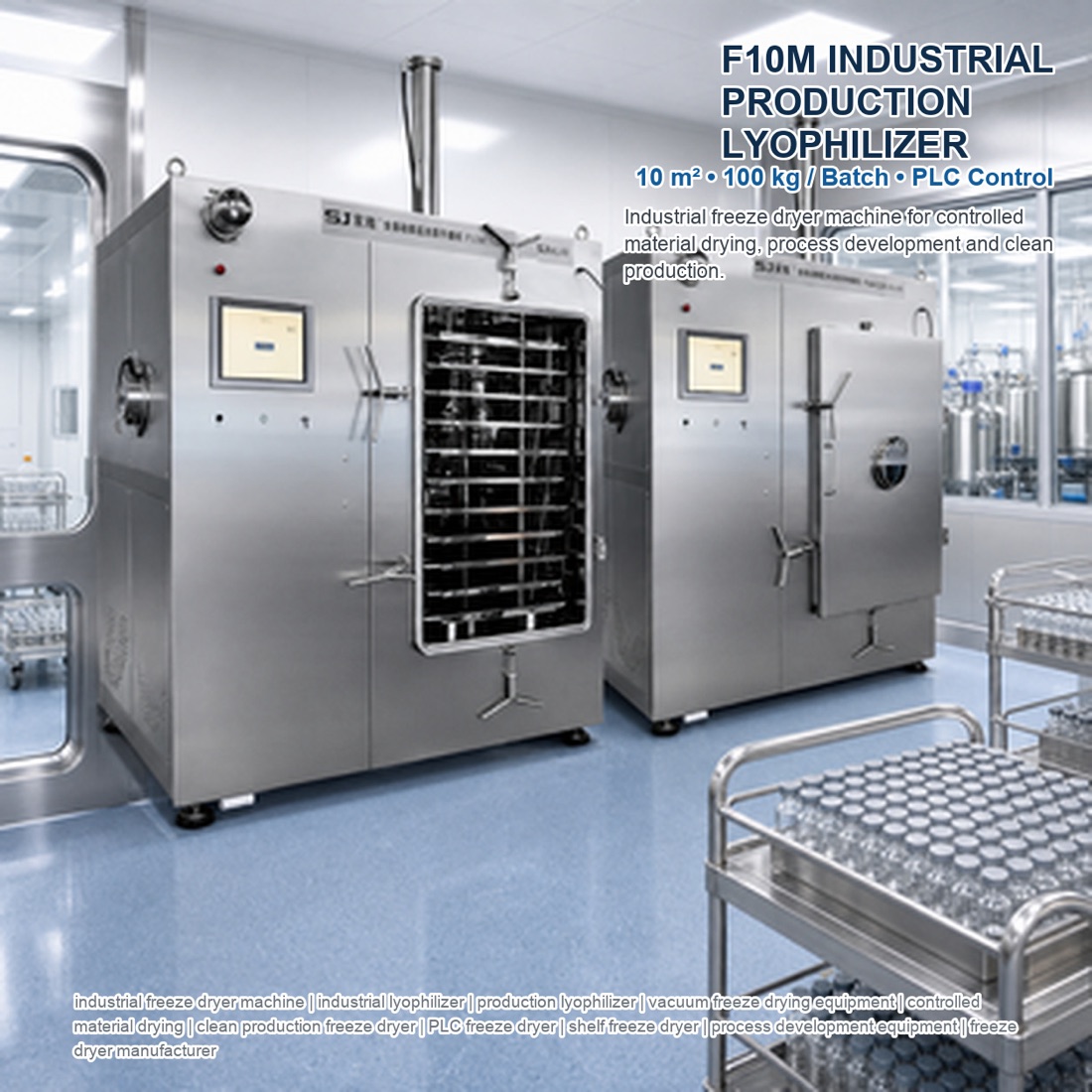

SJ-Command F10M
GMP 凍乾機
SJ-Command F10M
| 序号 | 名称 | 型号/规格/材质 | 数量 |
|---|---|---|---|
| 1 | 干燥箱 | AISI 304L/316L 不锈钢 | 1 套 |

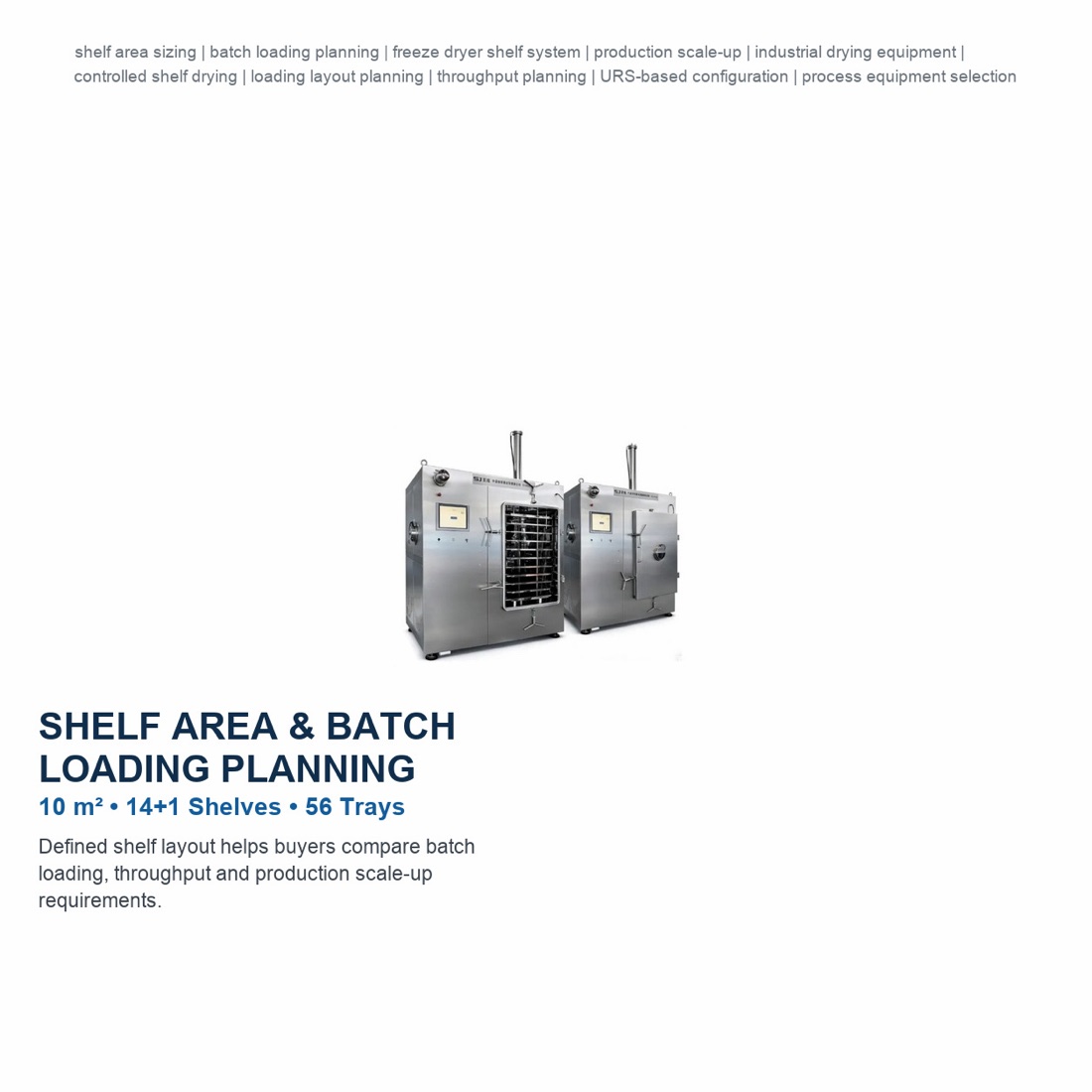

| 2 | 板层 | AISI 304L/316L 不锈钢，尺寸：600×1200×20mm（14+1层） | 1 套 |
| 3 | 冻干托盘 | 300×600×30mm | 56 个 |
| 4 | 箱门 | 304/316 不锈钢 | 1 套 |
| 5 | 观察窗 | DN150 mm（带延时照明灯） | 1 个 |
| 6 | 安全手柄门锁 | 手动安全锁结构 | 1 套 |
| 7 | 制品测温探头 | Pt-100 热电阻 A级 | 6 支 |
| 8 | 导热油温度探头 | Pt-100 热电阻 A级 | 2 支 |
| 9 | 干燥箱排水 | 底部排水口，卫生级真空球阀 | 1 个 |
| 10 | 干燥箱进气（泄压） | 卫生级真空球阀（可预留惰性气体接口） | 1 个 |
| 11 | 掺气系统 | 真空电磁阀（可预留惰性气体接口） | 1 套 |
| 12 | 箱体装饰板 | 304/316 不锈钢亚光拉丝板 | 1 套 |
性能参数
| 项目 | 参数 |
|---|---|
| 设计压力 | 0.15 MPa |
| 设计温度 | 128℃ |
| 表面光洁度 | Ra ≤ 0.4 μm |
| 板层平整度 | 0.5 mm/m |
| 板层最低温度（导热油进口） | -55℃ |
| 板层最高温度（导热油进口） | +70℃ |
| 板层温度均匀性 | ±1℃（稳定后） |
| 板层间距 | 100 mm |
| 箱体结构 | 长方形 |
| 保温层 | B1级保温棉 |
| 开门方向 | 面对板层左向右开启（可按用户要求定制） |
| 门密封条 | 硅橡胶 |
技术优势
不锈钢板材采用优质材料，保证箱体表面光洁度，满足无菌要求。
板层强度高，可长期稳定运行。
板层采用机械加工工艺，保证高平整度。
板层控温精度可达 ±1℃（PID调节）。
B、冷凝器（含盘管）
| 序号 | 名称 | 型号/规格/材质 | 数量 |
|---|---|---|---|
| 1 | 冷凝器 | AISI 304L/316L 不锈钢 | 1 套 |
| 2 | 冷凝盘管 | AISI 304L/316L 不锈钢 | 1 套 |
| 3 | 冷凝器测温探头 | Pt-100 热电阻 A级 | 2 支 |
| 4 | 冷阱观察窗 | DN150 mm（带延时照明灯） | 1 个 |
| 5 | 化霜阀门 | 卫生级真空球阀 | 1 个 |
| 6 | 冷阱装饰板 | 304/316 不锈钢亚光拉丝板 | 1 套 |
性能参数
| 项目 | 参数 |
|---|---|
| 设计压力 | 0.15 MPa |
| 设计温度 | 128℃ |
| 表面光洁度 | Ra ≤ 0.4 μm |
| 盘管最低温度 | ≤ -75℃ |
| 捕冰能力 | ≥ 200 kg |
| 化霜方式 | 进水喷淋浸泡式化霜 |
| 冷阱溢水 | 与进水阀联动 |
| 冷阱排水 | 底部卫生级真空球阀 |
| 冷阱泄压 | 卫生级真空球阀 |
| 与箱体连接管路 | 304/316 不锈钢 |
技术优势
不锈钢板材采用优质材料，保证表面光洁度及无菌要求。
D、制冷系统
| 序号 | 名称 | 型号/规格 | 数量 |
|---|---|---|---|
| 1 | 压缩机 | 进口 Frascold | 2 台 |
| 2 | 制冷剂 | R507A + R23 | 适量 |
| 3 | 油分离器 | Emerson | 2 个 |
| 4 | 回气过滤器 | Emerson | 2 个 |
| 5 | 压力自动保护装置 | Danfoss | 4 个 |
| 6 | 除酸干燥过滤器 | Castel / Danfoss | 2 套 |
| 7 | 压力表 | REFCO | 4 个 |
| 8 | 膨胀阀 | Danfoss | 4 个 |
| 9 | 电磁阀 | Danfoss | ≥5 个 |
| 10 | 水冷冷凝器 | 管壳式 | 2 个 |
性能参数
| 项目 | 参数 |
|---|---|
| 板层降温速度（空载） | +20℃ → -30℃ ≤ 60 分钟 |
| 冷凝器降温速度（空载） | +20℃ → -30℃ ≤ 30 分钟 |
技术优势
采用进口压缩机及复叠制冷系统，降温速度快、运行稳定。
使用符合蒙特利尔公约的环保制冷剂。
压缩机电机具备多重保护功能。

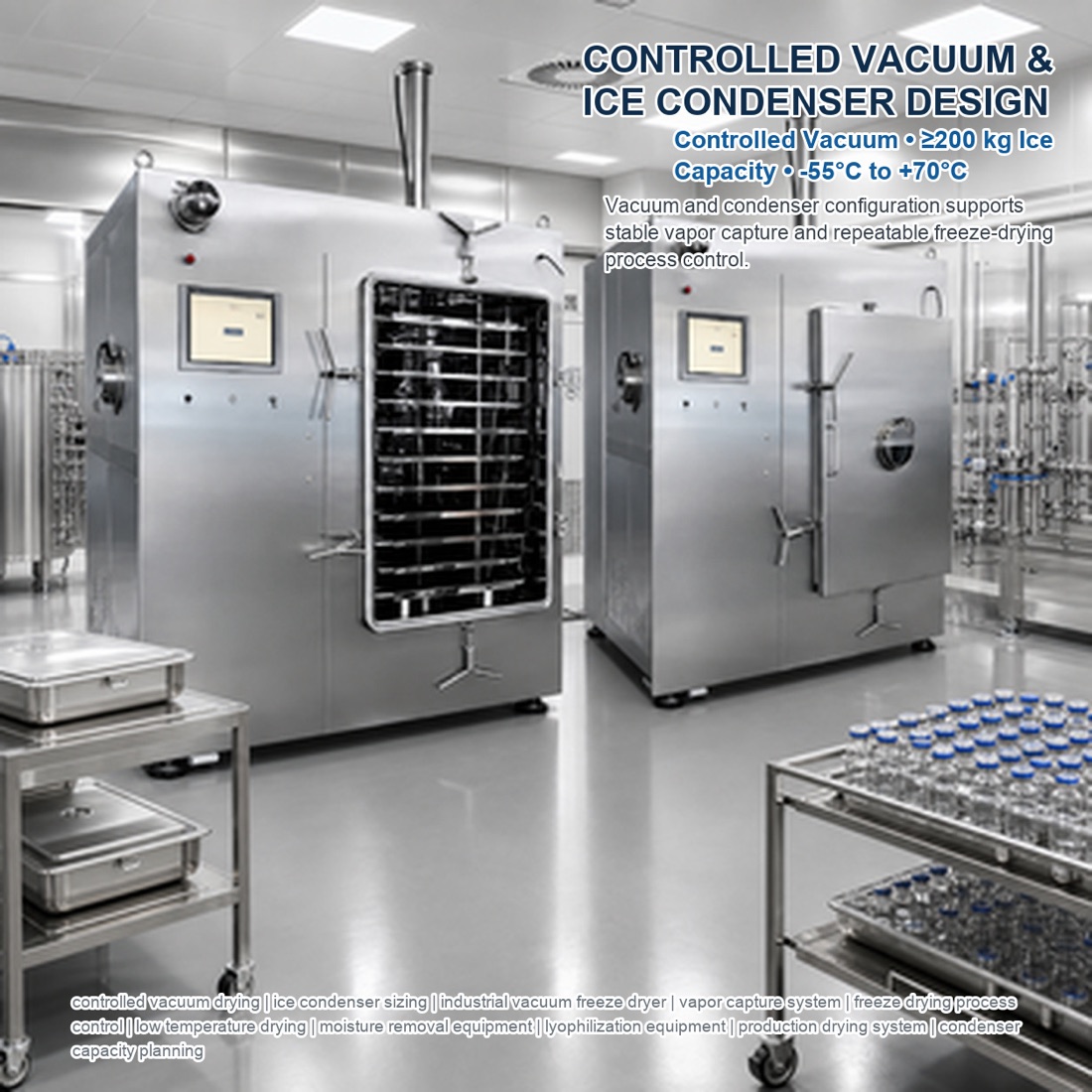

E、真空系统
| 序号 | 名称 | 型号/规格/材质 | 数量 |
|---|---|---|---|
| 1 | 真空泵 | 鲍斯 | 2 台 |
| 2 | 泵阱隔离阀 | 蝶阀 | 2 个 |
| 3 | 真空探头 | 美国 POSIFA | 2 个 |
| 4 | 真空管路 | AISI304/316 不锈钢（带避震） | 1 套 |
性能参数
| 项目 | 参数 |
|---|---|
| 极限真空 | ≤1 Pa |
| 抽气速度 | 从大气压抽至10Pa ≤ 30分钟 |
| 泄漏率 | 5×10⁻³ Pa·m³/sec |
技术优势
真空系统阀门带反馈信号，可实时确认阀门状态。
泵头阀与真空泵同步启停，有效防止真空泵油返流。
G、循环系统
| 序号 | 名称 | 型号/规格/材质 | 数量 |
|---|---|---|---|
| 1 | 循环泵 | 格兰富 / 威乐 | 1 台 |
| 2 | 导热油 | 美国道康宁低粘度硅油 | 适量 |
| 3 | 电加热器 | 10kW | 2 支（1用1备） |
| 4 | 热交换器 | 不锈钢板式 | 2 个 |
| 5 | 导热油温度探头 | Pt-100 热电阻A级 | 2 支 |
| 6 | 管道保温材料 | B1级保温棉 | 1 套 |
性能参数
| 项目 | 参数 |
|---|---|
| 加热速度 | 1℃/min |
| 膨胀罐 | 不锈钢（带呼吸过滤器） |
技术优势
电加热采用PID能量调节控制，可高效利用加热能量。

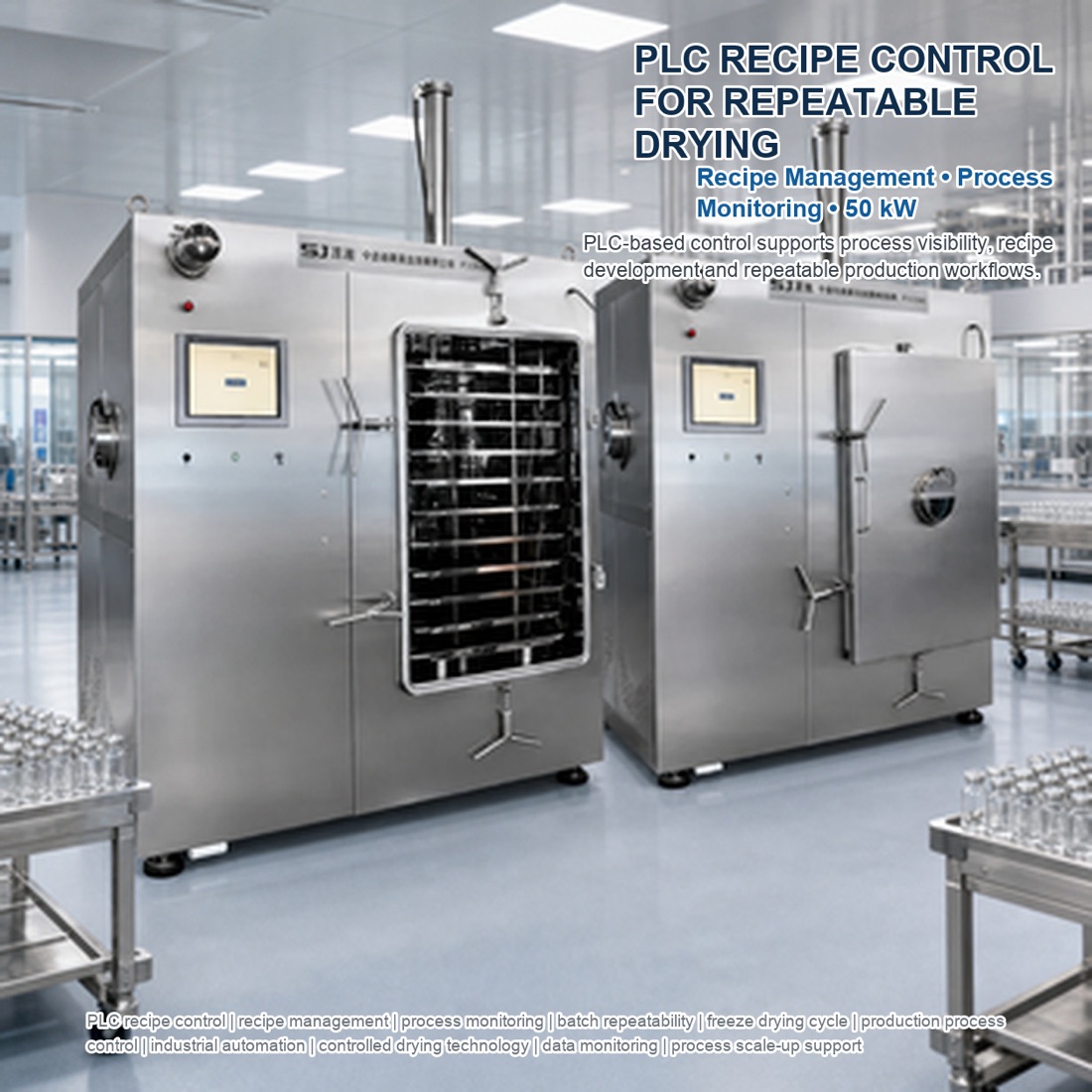

K、电气控制系统
| 序号 | 名称 | 型号/规格/材质 | 数量 |
|---|---|---|---|
| 1 | 电气标准 | 国家安全标准 | / |
| 2 | PLC | Siemens 西门子 | 1 套 |
| 3 | 触摸屏 | 双嘉 | 1 个 |
| 4 | 空气开关 | Schneider 施耐德 | 1 套 |
| 5 | 交流接触器 | Schneider 施耐德 | 1 套 |
| 6 | 中间继电器 | Omron / Schneider | 1 套 |
| 7 | 电气防护等级 | IP22 | / |
控制方式
手动 / 自动控制
软件功能
冻干过程支持手动与自动自由切换。
水浸泡化霜功能。
可记录冻干过程图像。
自动运行时显示动态工况模拟图。
实时显示冻干工艺曲线。
支持：
低温进箱
预冻速度选择
二次回冻
压升测试
真空调节（掺气控制）
低温出箱
具备联锁保护、自动应急及断电恢复功能。
故障自动检测、诊断及报警记录。
可保存冻干参数及工艺曲线。
具备产品及运行状态数据库。
技术优势
手动/自动模式可在任意阶段切换。
支持无菌室、机房、控制室多点操作并具备互锁功能。
人机界面可显示阀门状态、温度、真空等参数。
支持无限配方管理（选配电脑系统）。
自动冻干过程支持阶段显示。
支持数据及曲线记录、调用与打印。
可长期存储历史数据及曲线。
可打印批记录、报警记录、操作记录等。
软件功能支持定制扩展。
L、公用工程要求
| 项目 | 参数 |
|---|---|
| 总装机功率 | 50 kW（380V–440V，50Hz，三相五线制） |
M、设备主要参数
| 项目 | 参数 |
|---|---|
| 整机结构 | 一体式 |
| 外形尺寸 | 约 6000 × 2500 × 2500 mm |
| 整机重量 | 约 8 吨 |
| 建议装料量 | 最大 100 kg/批 |
| 冷却方式 | 水冷 |
| 电源 | 三相 380V–440V |
O、验证文件系统
| 序号 | 名称 | 数量 |
|---|---|---|
| 1 | 现场验收报告（SAT） | 1 套 |
| 2 | 操作手册 | 1 套 |
| 3 | 维护手册 | 1 套 |
| 4 | 电气线路图 | 1 套 |
| 5 | 主要部件说明书 | 1 套 |
| 6 | FAT工厂验收报告 | 1 套 |
报价
| 项目 | 价格 |
|---|---|
| SJIA-F10M | ￥580,000 |
| （选配）电脑 + SCADA系统 | ￥35,000 |
